USB3.0/USB3.1HUB拖尾线解决方案

USB3.0/USB3.1HUB拖尾线解决方案

作者：kenry 2016-4-26

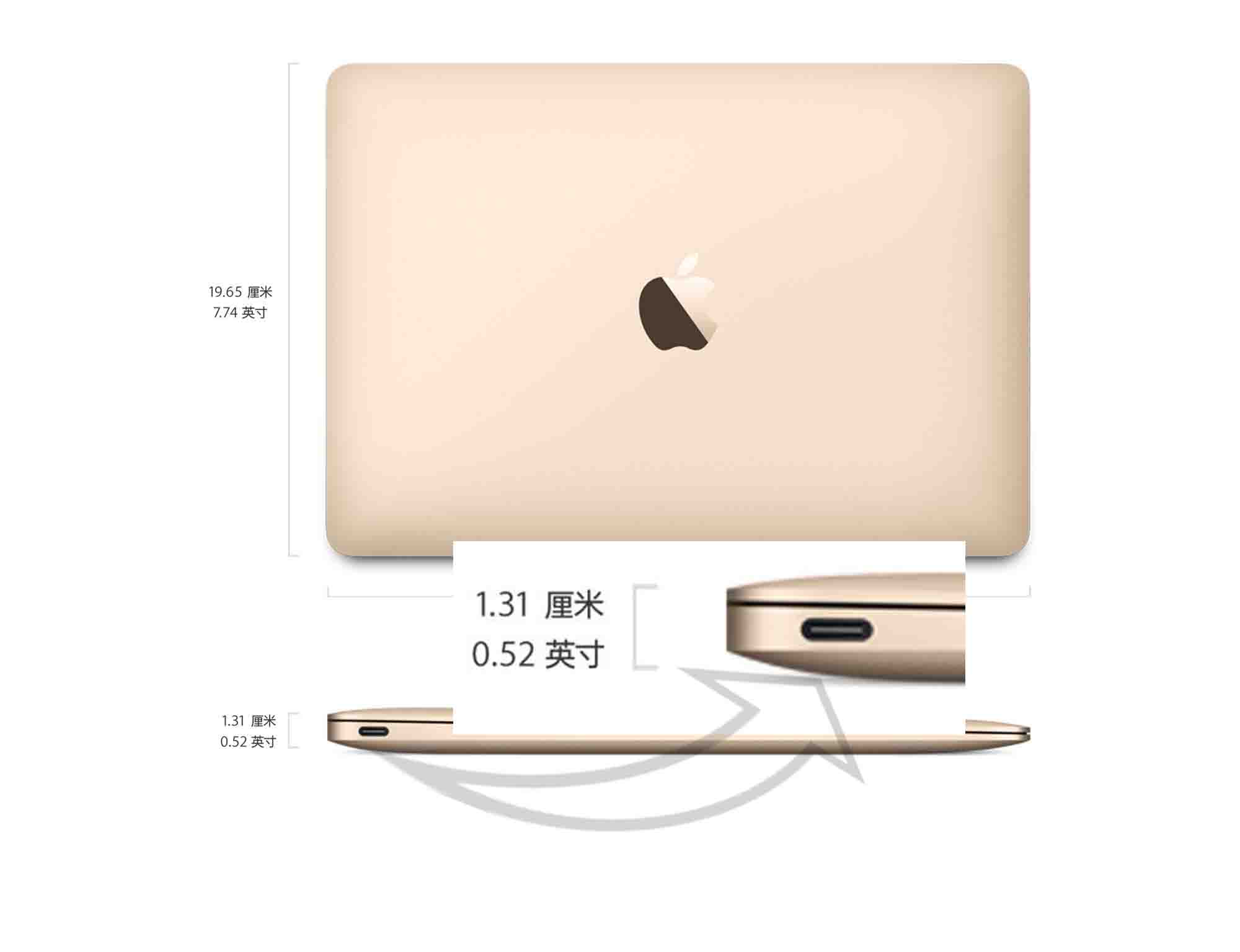

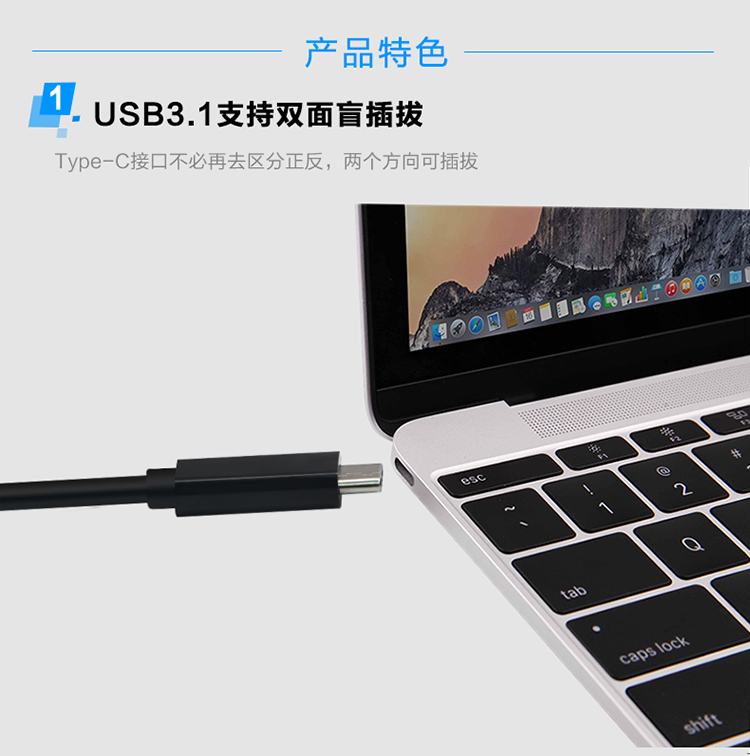

MacBook发布的尺寸数据，一如既往的越发的纤薄，厚度逆天的仅有13.1MM，更加令人崩溃的是只有一个USB3.1接口，

众多的外设陷于无处接入的状态。

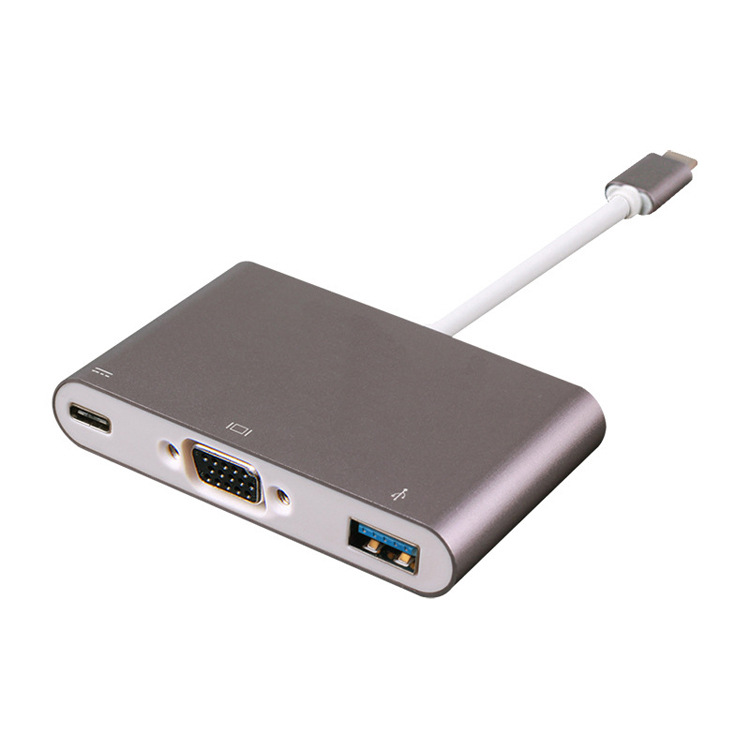

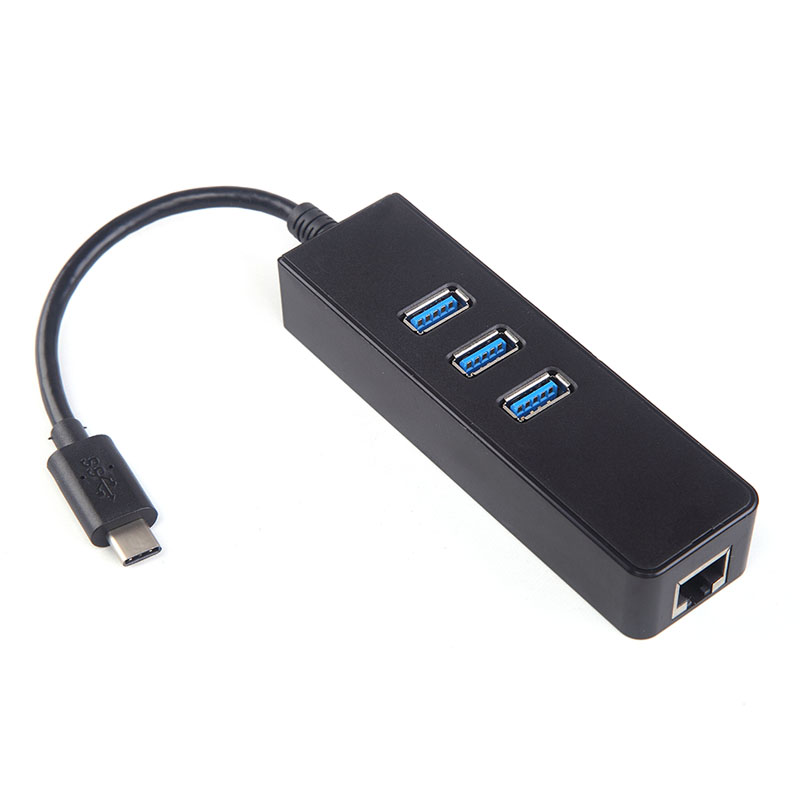

嗅觉灵敏的商家却早已提前布局，开发基于USB3.1的集线器，在2016年4月的香港展上，几乎每家集线器厂商都

秀出了最新的USB3.1 HUB产品，场面火爆，如雨后春笋般闪亮登场，无不令人眼前一亮，犹如苹果手机之于眼

花缭乱的各种保护壳及贴膜。设备越简洁，辅助的产品越有强劲的市场需求。

但是，处于高速传输干路的数据线（俗称拖尾）自USB3.0以来就没有很好的处理方案，成为尾大不掉的头疼问

题。拆开光鲜靓丽的外壳之后，目前市面上主流的HUB拖尾的解决方案主要有以下几种：

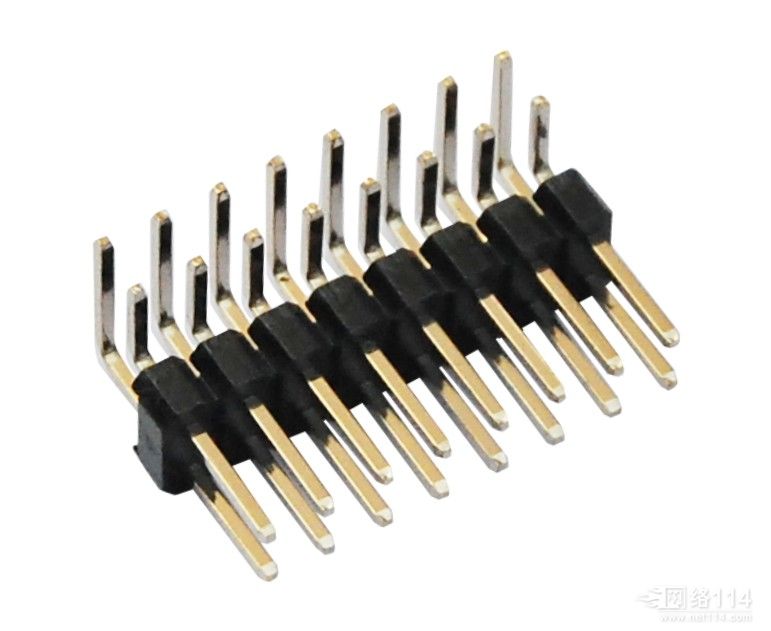

1、采用2.54单排排针或者双排排针结构，还有采用Wafer的结构

优点：链接紧固，可靠性高，节省PCB上的空间

缺点：焊线端巨慢，制程不良偏高

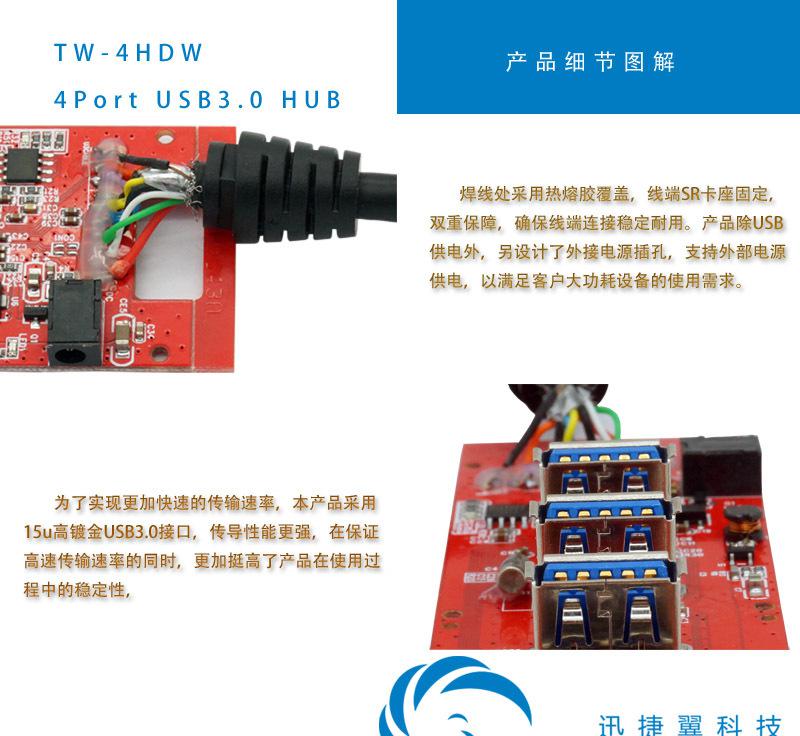

2、霸王硬上弓，直接将芯线焊接在板上，胶壳扣合部分打SR。甚至有些厂家直接在里面打一个结完事，或者在胶

壳上加2个柱子卡住，连SR都省了。

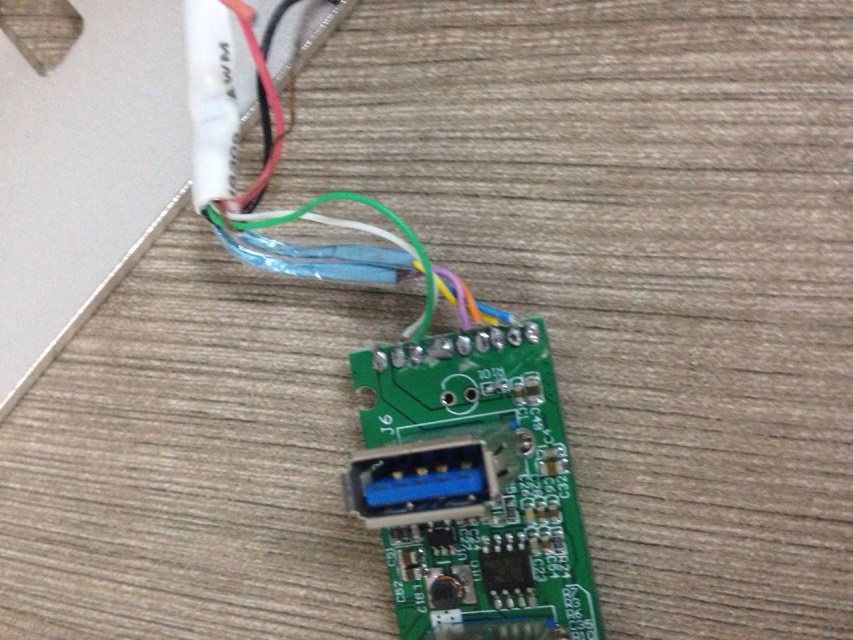

但是焊接制程不良率畸高，焊接效率低不提，多次的摇摆推拉后，拆开壳子一看，已经惨不忍睹：

3、还有一种方案就是放弃拖尾结构，直接在设备端焊接BF或者MICRO3.0母座的方式，再额外配送一条USB

线的方式。此种方案增加了一个公头和母头，再加2次的焊接方式，物料成本身不说，配送的数据线也可能因

为意外情况而遗失，导致设备无法互联互通。

针对以上几种方案的缺陷，综合成本和生产工艺的改良，一种全新的料件开始应运而生。这个料件叫USBA10pin

端子，发明专利也在受理阶段。

此款产品的特点：

1、采用端子+注塑的方式，达到和排针的原理相同的设计方式，成本相对较低。

2、在对板端子处理上，采用间距为2.0mm的针式结构，采用90度插板（后期可以根据客户的要求改为夹板式结

构），非常便于焊接，牢固可靠；DIP插件方式可以大幅提高生产效率。

3、在接线方面，采用一排式简单结构，便于焊接；同时运用自主研发的USB3.0自动化焊接工艺，将接线部分完

美高效的解决。

更多内容，欢迎来电与我们讨论：

Kenry QQ:564682680
